说明书

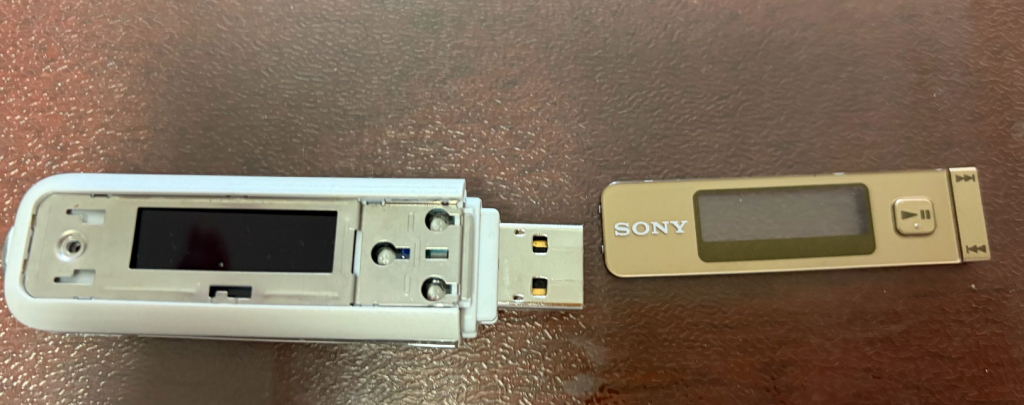

可以随意换彩壳不赖，去掉usb外壳滑动可换，拆解需注意这也有一个螺丝

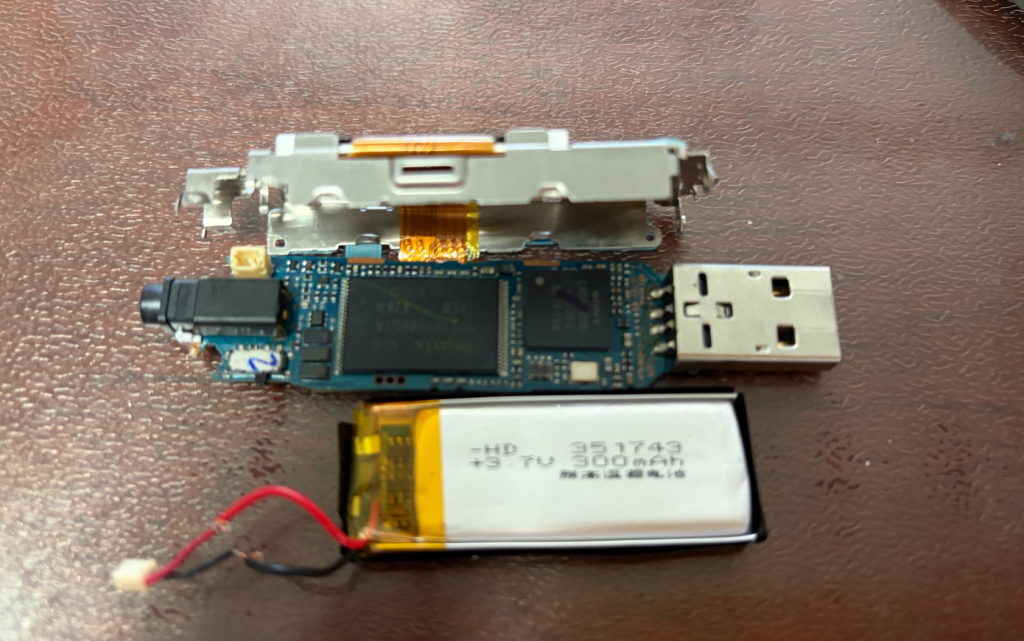

被人拆开过，换过电池
这个相机只供5V不插电池不行的，插上电池充会电好了，堂堂复活

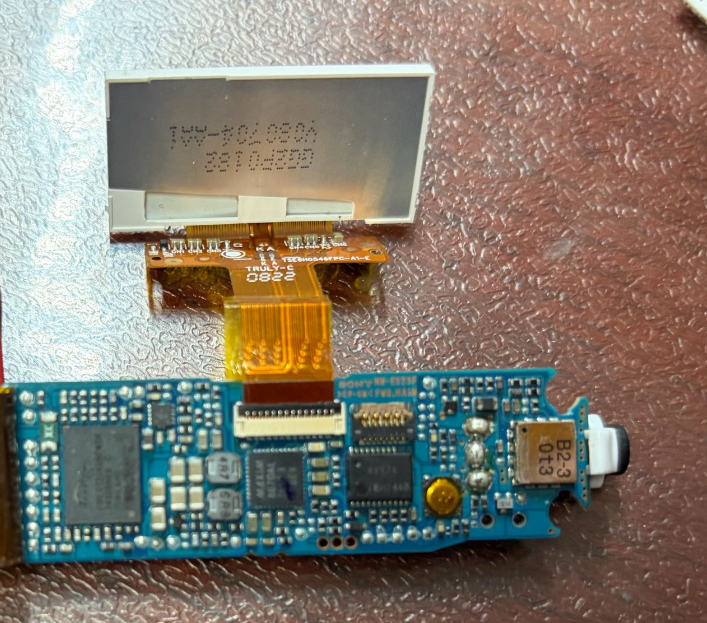

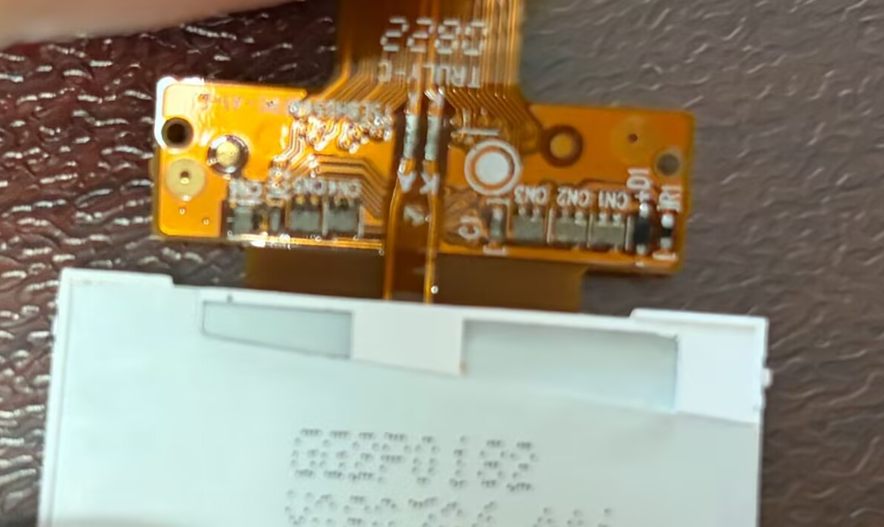

下面观赏下电路

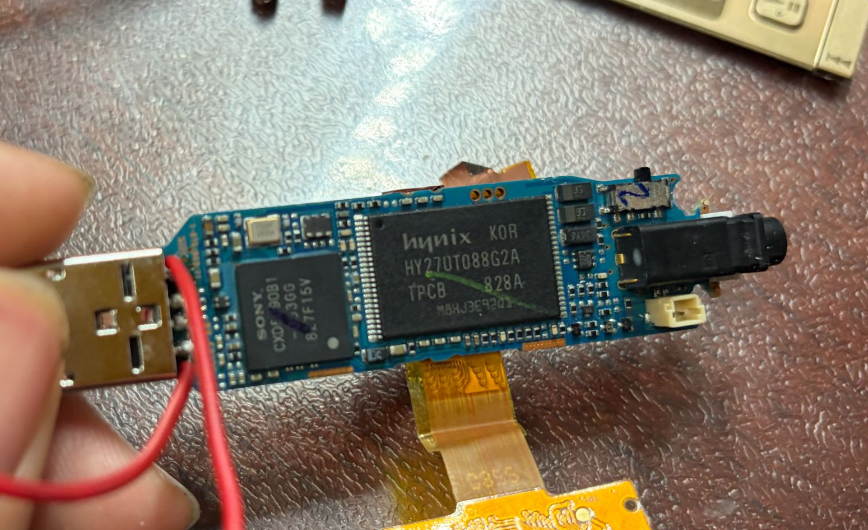

五个芯片分别为
索尼 SONY CXD5090B1-003GG 音频主控 SoC
这是这台 Walkman 的核心处理器（主芯片），是索尼为自家入门级 Walkman 系列定制的专用芯片，也是整机的 “大脑”。
- 核心功能：
- 负责全格式音频解码：支持 MP3、WMA、AAC、ATRAC 等主流音频格式，集成了索尼专属的 DSEE 音质提升、Clear Bass 清晰重低音算法，是这台设备音质表现的核心来源；
- 整机系统控制：统筹管理 USB 传输、FM 收音、按键输入、屏幕驱动、闪存读写，以及设备的所有功能逻辑；
- 高度集成：内置了 USB 2.0 控制器、电源管理单元、音频 DAC，大幅简化了整机电路，是当年索尼 E 系列 Walkman 的专属定制主控。
SK 海力士 Hynix HY27UT088G2A SLC NAND Flash 闪存芯片
这是这台 Walkman 的存储芯片（相当于设备的硬盘），负责存放音乐文件
- 核心参数与特性：
- 容量规格：8Gbit = 1GB，采用 SLC（单层单元）架构，对比同期的 MLC 闪存，SLC 的读写寿命更长、稳定性更高、功耗更低，是当年便携数码设备的首选存储方案；
- 接口规格：8 位宽并行 NAND 接口，和上方的索尼主控直连，由主控直接控制数据读写
- 存储容量：8Gb (1GB)
接口类型：Toggle Mode 2.0
工作电压：Vcc = 3.3V, Vccq = 1.8V
封装形式：TSOP
数据传输速率：最高可达 266MT/s
页大小：8KB
块大小：512KB
擦写次数：3000 次（典型值）
工作温度：-40°C 至 +85°C
71PL032J40BFWOK
- 器件类型：32Mbit（4MB）SPI 串行 NOR Flash 闪存芯片
- 核心作用：这台机器的系统固件盘，相当于电脑的 BIOS + 系统引导盘
- 专门存储 Walkman 的开机引导程序、原厂系统固件、用户设置参数，是整机开机的核心前提；
- 开机时，正面的主控 CXDF9081 会优先从这个芯片里读取引导程序，完成硬件初始化、启动系统，之后才会读取正面 Hynix NAND 闪存里的音乐文件；
- 补充：NOR Flash 的随机读取速度远快于 NAND，天生适合存储固件，保证开机速度和系统稳定性，是老款便携数码设备的通用设计。
美信 MAXIM MAX8670AE
- 器件类型：便携设备专用高度集成电源管理 IC（PMIC），是整机的供电心脏
- 核心作用：所有电源、充电、开关机相关的逻辑，全由这个芯片管控，也是你之前遇到的电池亏电锁死的核心芯片
- 锂电池充电管理：集成完整的 3.7V 锂电池线性充电电路，支持 USB 5V 输入充电，同时负责电池过充、过放、过流、过热保护，你之前电池深度亏电触发的保护锁死，就是这个芯片的机制；
- 电源转换与分配：把电池的 3.7V 输入，转换成多路稳定供电：主控内核需要的 1.8V、闪存 / 屏幕 / IO 需要的 3.3V、音频电路需要的纯净模拟供电，给整机所有芯片供电；
- 时序与开关机控制：负责整机的上电时序、软开关机控制、低电压自动关机，是整机电源逻辑的核心。
索尼 EH286B 音频 Codec+FM 收音一体芯片
- 器件类型：定制音频编解码器（Codec）+ FM 调频收音解调一体芯片，是这台 Walkman 的音质核心
- 核心作用：
- 音频处理核心：把主控解码后的数字音频信号，转换成模拟音频信号驱动耳机发声；同时集成了索尼专属的 Clear Bass 清晰重低音、DSEE 音质提升算法的硬件加速，直接决定了这台机器的音质表现；
- FM 收音解调：集成了 FM 调频收音机的解调电路，接收背面射频模块的 FM 广播信号，解调成音频信号输出，实现机器的收音机功能。
FM 收音射频前端模块
- 器件类型：FM 调频收音机射频前端接收模块
- 核心作用：这台机器的收音机天线接收头
- 负责接收 87.5-108MHz 的 FM 广播无线信号，完成信号放大、滤波、下变频处理，输出给上面的 CXD 音频芯片做最终解调；
- 外面的金属屏蔽罩，是为了隔绝主板上数字电路的电磁干扰，保证 FM 收音的灵敏度，避免出现杂音、收不到台的问题。

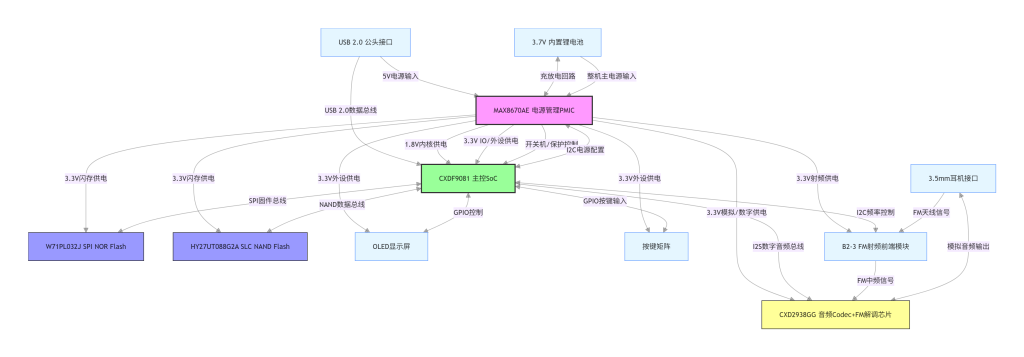

框图
芯片不准的，用了ai芯片有些搜索不到
