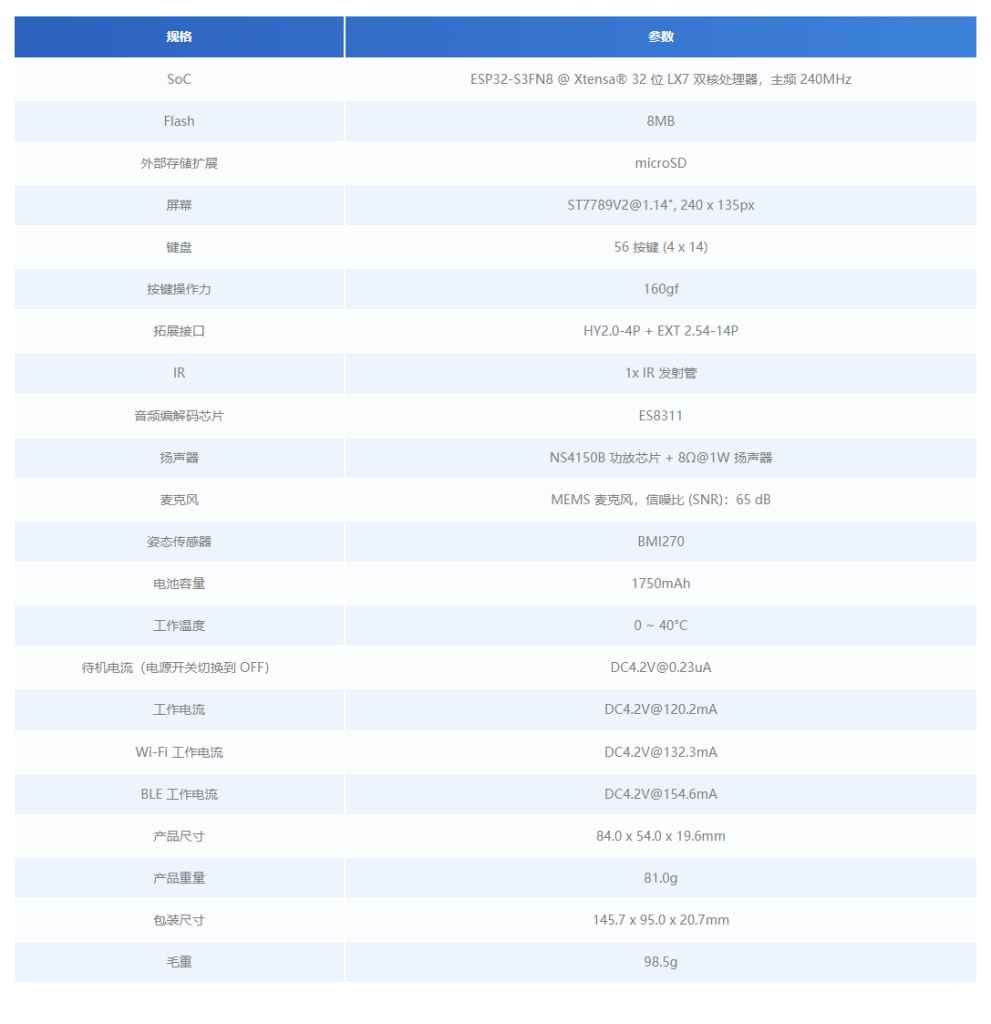

基本参数

SCH

Sch_M5CardputerAdv_v1.0_2025_06_20_17_19_58 下载

芯片介绍和手册

主控

一、核心处理器与运算性能

核心架构：Xtensa® 32 位双核 LX7 处理器，五级流水线设计，128bit 位宽数据总线，最高主频 240MHz，支持 16/24 位高密度指令集与 32 位定制指令集Espressif ...。
运算能力：
- 集成单精度浮点运算单元（FPU），标配 32 位硬件乘法器与除法器；
- 内置 SIMD 向量指令集，可对神经网络计算、数字信号处理做硬件加速，适配 ESP-DSP、ESP-NN 官方算法库，是 AIoT 场景的核心优势；
- 官方 CoreMark 跑分：双核 240MHz 下可达1329.92 分，能效比 5.54 CoreMark/MHzEspressif ...。
超低功耗协处理器：集成两类 ULP 协处理器，可在主核休眠时独立运行
- ULP-RISC-V：支持传感器采集、简单逻辑控制；
- ULP-FSM：有限状态机协处理器，用于极低功耗定时任务。

二、存储资源

片内固有存储：
- 384KB ROM（存放启动固件与基础驱动）；
- 512KB 片内 SRAM；
- 16KB RTC 域 SRAM（深度休眠模式下可保持数据）；
- 4096 位 eFuse 一次性可编程存储器，其中 1792 位开放给用户使用（用于存储密钥、设备 ID 等）Espressif ...。
内置存储（FN8 专属）：芯片内置8MB 高速 SPI Flash，支持 Dual/Quad/Octal SPI 访问模式，自带 Flash 控制器与缓存，无需外挂 Flash 即可运行完整固件与资源文件。
扩展能力：支持外接 Octal SPI PSRAM 扩展运行内存，满足大内存应用（如图形界面、音频处理）需求。

三、无线通信能力

Wi-Fi 子系统

工作频段：2.4GHz，兼容 IEEE 802.11b/g/n 协议；
性能参数：支持 20MHz/40MHz 频宽，1T1R 模式，最高物理速率 150Mbps；
工作模式：支持 Station、SoftAP、Station+SoftAP 混合模式，最多 4 个虚拟 Wi-Fi 接口；
协议特性：支持 WMM、A-MPDU/A-MSDU 帧聚合、802.11mc FTM 测距、天线分集等功能。

蓝牙子系统

标准：Bluetooth 5 Low Energy，原生支持 Bluetooth Mesh 组网；
速率档位：125Kbps / 500Kbps / 1Mbps / 2Mbps，支持 Coded PHY 长距离传输模式；
发射功率：最高 20dBm 高功率模式，支持多广播集、广播扩展；
共存机制：Wi-Fi 与蓝牙硬件级共存，共用单根天线，自动调度避免同频干扰。

四、外设接口资源

芯片提供 45 个可编程 GPIO，支持外设引脚灵活复用，核心资源包括：

模拟外设：2 路 12 位 SAR ADC（共 20 个采集通道）、14 路电容式触摸传感器、1 个片内温度传感器；
定时器与控制：4 个 54 位通用定时器、1 个 52 位系统定时器、3 组看门狗；MCPWM 电机控制 PWM、LED PWM 控制器、RMT 红外收发控制器；
通信接口：3 组 UART、2 组 I2C、3 组 SPI、2 组 I2S、SDIO 2.0 Host、TWAI（兼容 CAN 2.0）、USB OTG 全速接口、USB Serial/JTAG 一体化调试接口；
显示与图像：8~16 位 DVP 摄像头接口、8~24 位 RGB LCD 并行接口，可直接驱动中小尺寸屏幕与 CMOS 摄像头Espressif ...。

五、低功耗与安全特性

电源管理：内置 PMU 电源管理单元，支持 Active、Modem-sleep、Light-sleep、Deep-sleep、RTC-only 共 5 种功耗模式；深度休眠模式下功耗可低至微安级，配合 ULP 协处理器可实现常年低功耗监测。
硬件安全：
- 支持安全启动与 Flash 加密，防止固件篡改与代码逆向；
- 集成 AES-128/256、SHA、RSA、真随机数发生器、HMAC、数字签名等硬件加密加速器；
- 内置物理不可克隆函数（PUF），提供唯一设备身份标识。

六、封装与典型应用

封装形式：QFN-56 封装，本体尺寸 7×7mm，外围电路精简，适合紧凑型设备；
典型应用：智能家居中控、工业物联网控制器、智能音频设备、人机交互面板、低功耗传感器节点、服务机器人、智能穿戴等 AIoT 场景。

DATASHEET

C2913196_单片机(MCU-MPU-SOC)_ESP32-S3FN8_规格书_无线收发芯片_ESP32-S3_中文规格书下载

屏幕驱动

ST7789V2 是矽创电子（Sitronix）推出的单芯片 TFT-LCD 控制器 / 驱动器，采用 COG 工艺直接绑定在屏幕玻璃上，外围元件极少。

驱动与显存：原生最大支持 240 (RGB)×320 分辨率，内置 1.38Mbit 图形显存（GRAM）；240×135 分辨率仅使用部分显存，剩余空间可用于多帧缓存、局部快速刷新。
色彩规格：支持三种像素格式：12 位 RGB444（4096 色）、16 位 RGB565（65536 色，嵌入式开发最常用）、18 位 RGB666（262144 色）。
接口支持：兼容 4 线 SPI、3 线 SPI、8/9/16/18 位并行接口；市售成品模块几乎均采用4 线 SPI，仅需 SCL、SDA、DC、CS 4 根信号线，GPIO 占用极低。
集成电源系统：内置 DC/DC 电荷泵，可从 3.3V 输入升压生成栅极驱动高压（VGH/VGL）与公共电极电压 VCOM，无需外部高压电源，单 3.3V 即可完整工作。
显示控制能力：支持 0°/90°/180°/270° 四向旋转、窗口寻址、局部刷新、滚动显示、睡眠低功耗模式；内置 4 组伽马校正曲线，RGB 通道独立可调。
电气与环境：I/O 电平 1.65~3.3V，模拟供电 2.4~3.3V；芯片工作温度 - 30℃ ~ +85℃。

datasheet

ST7789V 下载

音频编码器

一、核心音频性能参数

芯片采用多比特 Delta-Sigma 架构，24 位分辨率，兼顾语音清晰度与低功耗，核心指标如下：

DAC 播放通道
- 采样率范围：8kHz ~ 96kHz 全档位支持
- 典型信噪比（SNR）：110dB
- 典型总谐波失真 + 噪声（THD+N）：-80dB
- 输出能力：内置耳机驱动器，可直推 16Ω/32Ω 耳机；支持单端、差分两种输出模式
- 内置功能：动态范围压缩（DRC）、上下电爆音（pop-click）抑制、数字音量无级调节
ADC 录制通道
- 采样率范围：8kHz ~ 96kHz 全档位支持
- 典型信噪比（SNR）：100dB
- 典型总谐波失真 + 噪声（THD+N）：-93dB
- 输入支持：差分 / 单端模拟麦克风、数字麦克风（DMIC）双模式
- 内置功能：低噪声前置放大器（PGA）、自动电平控制（ALC）、噪声门、硬件降噪滤波器

二、接口与时钟系统

数字音频接口：1 组 I2S/PCM 接口，支持主 / 从模式切换，兼容标准 I2S、左对齐、DSP-A/B 多种格式，可直接对接 ESP32-S3 的硬件 I2S 外设。
控制接口：标准 I2C 接口，用于寄存器配置，最高支持 400kHz 速率。
时钟系统：支持 256Fs、384Fs 等标准音频时钟，也兼容 12MHz、24MHz 等通用时钟，可直接使用主控输出的时钟信号，无需额外外挂晶振，精简 BOM 成本。

三、电源与低功耗特性

工作电压：1.8V ~ 3.3V 宽电压范围，与 ESP32-S3 的 3.3V I/O 电平完全兼容，无需额外电平转换。
典型功耗：
- 播放 + 录音全双工同时工作：约 14mW
- 纯播放模式：约 10mW
- 待机休眠电流：微安级，适合电池供电设备
电源域：支持模拟、数字电源独立供电，可优化电源噪声、提升音频底噪表现。

四、封装与硬件设计特点

封装形式：QFN-20 封装，本体尺寸 3×3mm，占用 PCB 面积极小，适合紧凑型嵌入式设备。
外围精简：内置参考电压、电荷泵、耳机功放，仅需少量滤波电容即可完整工作，无需额外音频功放、麦克风偏置电路。
工作温度：工业级范围 -40℃ ~ +105℃，可适配车载、户外等严苛环境。

C962342_音频接口芯片_ES8311_规格书_WJ221363 下载

功放芯片

一、核心电气性能参数

供电范围：3.0V ~ 5.25V 宽压输入，兼容 3.3V 系统与 5V USB 供电，与 ESP32-S3、ES8311 的电平体系完全匹配。
输出功率：
- 5V 供电、4Ω 扬声器、THD=10% 失真条件下，连续输出功率3W；
- 3.6V 供电、8Ω 扬声器时，输出功率约 0.6W，完全满足普通语音播报、提示音需求。
失真表现：3.6V 供电、0.5W 输出功率下，THD+N 低至 0.1%，语音清晰度表现优秀。
转换效率：典型效率高达 90%，远优于传统 AB 类功放，工作发热小，非常适合电池供电的便携设备。
电源抑制比（PSRR）：-80dB@217Hz，对电源纹波的抑制能力强，可降低电源噪声对音质的干扰。
静态功耗：3.6V 空载下静态电流约 3mA，待机功耗低，适配低功耗系统。

二、电路设计与功能特性

免滤波 D 类架构：采用扩频 PWM 调制技术，无需传统 D 类功放的输出 LC 滤波网络，仅需少量电容即可正常工作，大幅缩减 PCB 面积与 BOM 成本。
低 EMI 优化：全带宽 EMI 抑制设计，通过扩频技术降低电磁辐射，减少对 Wi-Fi、蓝牙等无线通信的干扰，尤其适合 ESP32-S3 这类带无线功能的主控方案。
差分输入设计：支持差分模拟音频输入，可直接对接 ES8311 的 DAC 差分输出，有效抑制共模噪声，提升整体信噪比。
爆音抑制：内置上电、掉电噪声抑制电路，开关机时无 “pop” 冲击爆音，提升使用体验。
关断控制：专用 CTRL 引脚支持芯片关断，关断后电流极低，可由主控 GPIO 直接控制启停，实现功耗精细化管理。
完整保护机制：内置过流保护（OCP）、过热保护（OTP）、欠压锁定（UVLO），异常工况下自动保护芯片与扬声器，可靠性高。

三、封装与硬件设计

封装形式：MSOP-8 贴片封装，本体尺寸 3×3mm，占用 PCB 面积极小，适合紧凑型嵌入式设备。
外围极简：仅需电源滤波电容、输入耦合电容、旁路电容等少量无源元件，无需电感、复杂周边电路，硬件设计门槛低。
工作温度：-40℃ ~ +85℃，覆盖消费级与常规工业级场景。

C189961_音频功率放大器_NS4150B_规格书_音频功率放大器_NS4150B_中文规格书下载

姿态传感器

芯片采用博世汽车级验证的 MEMS 陀螺仪工艺，搭配优化后的加速度计结构，精度与抗干扰性优于同价位消费级 IMU。

3 轴加速度计

可编程量程：±2g / ±4g / ±8g / ±16g
数字分辨率：16 位，±2g 档对应灵敏度 16384 LSB/g
零偏误差：±20 mg，温漂仅 ±0.25 mg/K
灵敏度误差：±0.4%
噪声密度：160 µg/√Hz
输出数据率（ODR）：12.5 Hz ~ 1.6 kHz

3 轴陀螺仪

可编程量程：±125 / ±250 / ±500 / ±1000 / ±2000 dps
数字分辨率：16 位，±2000dps 档对应灵敏度 16.4 LSB/dps
零偏误差：±0.5 dps，温漂仅 ±0.02 dps/K
灵敏度误差：±0.4%（开启 CRT 自校准后）
噪声密度：0.007 dps/√Hz
输出数据率（ODR）：25 Hz ~ 6.4 kHz

核心校准技术

内置行业首创的CRT 静止自校准功能，无需外部旋转激励，芯片静止状态下即可自动补偿焊接应力带来的漂移，量产校准成本远低于传统 IMUBosch Sens...。

二、片上智能与硬件资源

BMI270 最大优势是内置独立的运动处理引擎，无需主控 MCU 实时轮询，可自主完成事件检测并通过中断唤醒主机，大幅降低系统整体功耗。

即插即用算法：腕戴优化的计步器 / 步数检测、活动识别（静止 / 走路 / 跑步）、手腕唤醒手势、双击 / 轻击检测、自由落体检测、任意运动 / 无运动检测
2KB 片上 FIFO 缓存：可批量存储传感器数据，减少主控通信频次，配合低功耗模式可实现 “微安级常年待机 + 运动唤醒”
内置温度传感器：0.5℃分辨率，用于高精度温度漂移补偿
双中断引脚：支持独立配置唤醒事件，可直接对接 ESP32-S3 的外部中断，实现事件驱动的低功耗架构
